Recupera DRY-500
Ventilazione meccanica controllata con recupero di calore

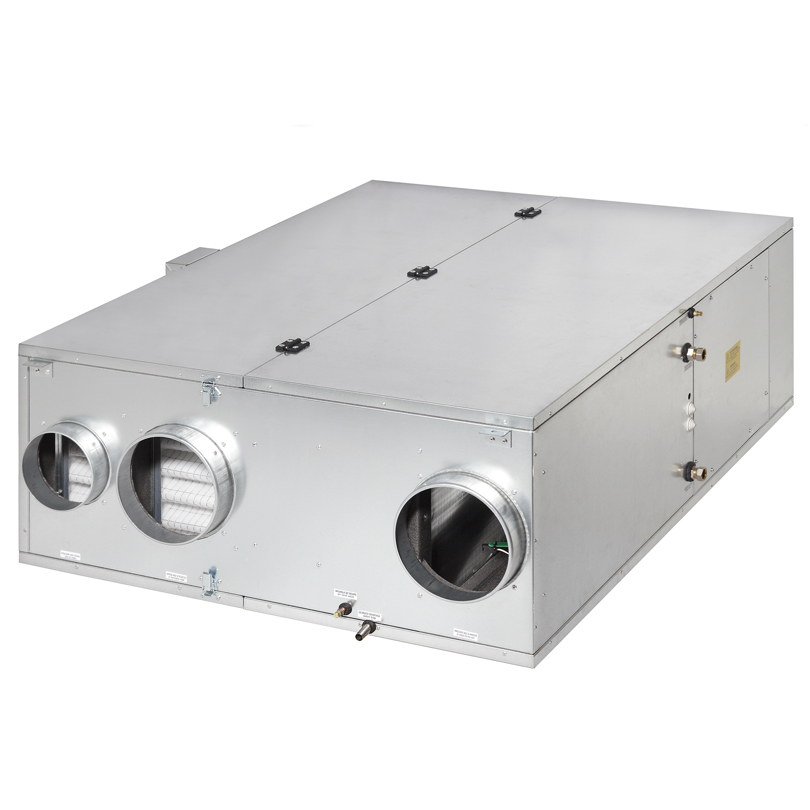

Recupera DRY-500

Recupera Dry-500 rappresenta una soluzione integrata di Ventilazione Meccanica Controllata (VMC) con deumidificazione e trattamento dell’aria per ambienti residenziali; grazie all’abbinamento ad un impianto radiante ed un unico impianto di distribuzione dell’aria negli ambienti, è possibile trattare l’aria nelle diverse stagioni, andando a soddisfare le molteplici esigenze di comfort ambientale.

Con Recupera Dry-500 è possibile effettuare i seguenti trattamenti dell’aria.
In Estate:
- rinnovo dell’aria con recupero del calore (funzionamento ad aria neutra);
- deumidificazione dell’aria (funzionamento ad aria neutra);
- rinnovo dell’aria con recupero del calore, con deumidificazione ed eventuale raffrescamento;
- rinnovo dell'aria senza recupero del calore (free-cooling, by-pass del recuperatore).
In Inverno:
- rinnovo dell’aria con recupero del calore (funzionamento ad aria neutra);
- riscaldamento dell’aria;
- rinnovo dell’aria con recupero del calore, con integrazione in riscaldamento;
- rinnovo dell'aria senza recupero del calore (free-cooling, by-pass del recuperatore).

Le portate d’aria del Recupera Dry-500 sono impostabili tramite il pannello di controllo; la velocità degli elettroventilatori viene regolata automaticamente per assicurare la portata d’aria prefissata nei canali di distribuzione e vincere le relative perdite di carico.
L’aria immessa in ambiente può essere composta da due flussi d’aria: quella di rinnovo con recupero del calore, e quella di ricircolo dell’aria.
I trattamenti di riscaldamento/raffrescamento/deumidificazione prevedono sempre una portata di ricircolo dell’aria ambiente.
I flussi di rinnovo e ricircolo posso essere abbinati o meno tra di loro, a seconda delle portate e del tipo di trattamento che si vuole effettuare.

La macchina è costituita da una struttura in lamiera zincata con particolare isolamento termico ed acustico che raccoglie: un circuito frigorifero ad espansione diretta per la deumidificazione dell’aria, un scambiatore alettato supplementare da collegare all’impianto termico per l’integrazione estiva/invernale, un recuperatore di calore aria/aria ad alta efficienza, delle serrande motorizzate per la regolazione delle rispettive portate d’aria, dei filtri G4 ispezionabili posizionati nei rispettivi condotti d’ingresso dell’aria all’unità, due elettroventilatori “brushless” a portata variabile, una vaschetta di raccolta della condensa, un quadro elettrico e un pannello di controllo remoto da installare su guida in un quadro elettrico a parete.

La macchina è dotata di un pannello di controllo remoto da montare su guida DIN in un quadro elettrico a parete. Il pannello di controllo è dotato di n. 3 morsettiere, a cui connettere:
- la scheda elettronica del Recupera Dry-500;
- gli ingressi digitali per le varie funzioni da attivare;
- le due uscite digitali a relè che permettono di attivare una pompa di circolazione/valvola di zona/generatore di calore/regolatore climatico e un allarme in caso di malfunzionamento.

Funzioni attivabili tramite gli ingressi digitali:
- stagione attuale (in alternativa al comando da tastiera);
- rinnovo;
- deumidificazione;
- riscaldamento/raffrescamento;
- free cooling;
- attenuazione delle portate d’aria.

Impostazioni disponibili da tastiera:
- attivazione delle funzioni (in alternativa ai consensi digitali);
- ora corrente;
- stagione corrente (in alternativa al consenso digitale);
- portate d’aria in mandata e in rinnovo;
- temperatura di mandata neutra e di integrazione per ciascuna stagione;
- fasce orarie di rinnovo automatico (massimo 4);
- fasce orarie di attenuazione della portata (massimo 4).
È inoltre possibile leggere i valori dei sensori di temperatura di cui è dotata la macchina, utili in fase di collaudo o di verifica del corretto funzionamento.

Proprietà
Note Alimentazione elettrica: 230 Vac /1ph / 50 Hz Potenza assorbita massima: 1080 W Corrente assorbita massima: 5,4 A Refrigerante R410A (GWP = 2088) Temperatura acqua in ingresso: 12÷18 °C Portata aria massima impostabile: 500 m³/h Pressione statica utile alla massima portata: 180 Pa Funzionamento in solo rinnovo: Portata aria: 160÷300 m³/h Potenza totale assorbita: 60÷140 W Efficienza termica del recuperatore di calore in funzionamento invernale con aria interna a 20 °C e U.R. 50%, ed aria esterna a -5 °C e U.R. 80%: 91,7% alla portata minima, 87,5% alla portata massima. Efficienza termica del recuperatore di calore in funzionamento estivo con aria interna a 26 °C e U.R. 65%, ed aria esterna a 35 °C e U.R. 50%: 86,7% alla portata minima, 80,4% alla portata massima. Funzionamento in rinnovo + ricircolo (con deumificazione): Portata aria nominale (rinnovo + ricircolo): 500 (210+290) m³/h Portata acqua nominale totale (batteria di pre-raffreddamento + condensatore): 500 l/h Perdita di carico acqua nominale totale (batteria di pre-raffreddamento + condensatore): 1 kPa Potenza frigorifera totale (da rinnovo+ricircolo con deumidificazione) (*): 4206 (826+3380) W Potenza frigorifera sensibile (da rinnovo+ricircolo con deumidificazione) (*): 2094 (116+1978) W (*) Ripresa aria ambiente interno: 26 °C; 65% UR; Aspirazione aria ambiente esterno 35 °C; 50% UR; Temperatura acqua in ingresso 15°C.

Garanzia sul prodotto: 2 anni

2 year warranty icon

Prodotto marcato CE

CE-mark
