Unità di recupero calore Recupera Duct URC-S
Ventilazione con recupero di calore centralizzata

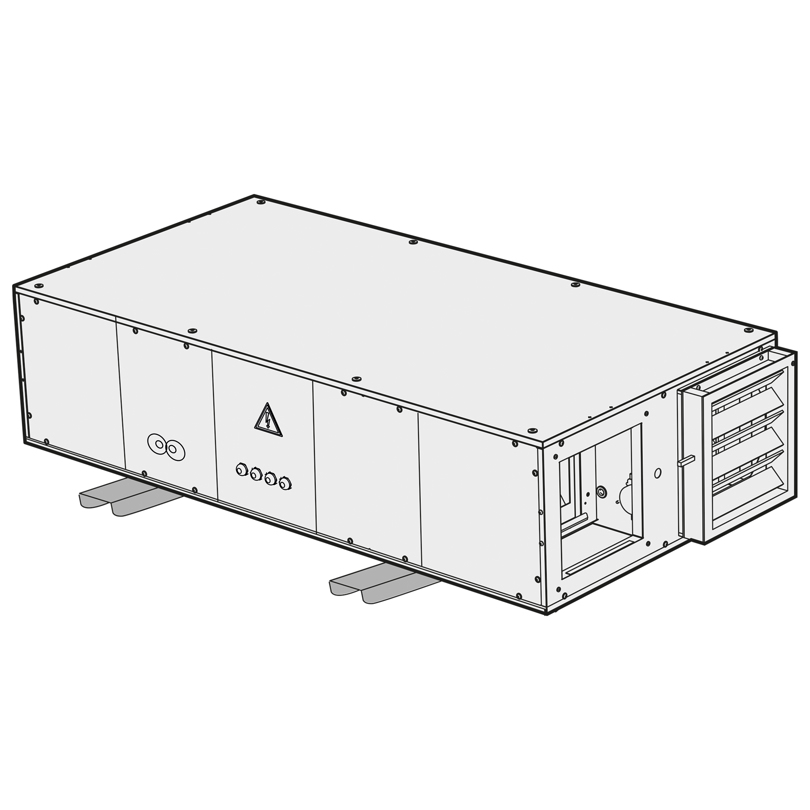

Unità di recupero calore Recupera Duct URC-S

Le unità di ventilazione con recupero di calore ad alta efficienza URC sono state progettate e realizzate per applicazioni di tipo non residenziale e permettono di coniugare l’esigenza di rinnovo dell’aria con il massimo risparmio energetico; esse rispondono specificatamente ai requisiti del regolamento UE n°1253/2014.
Per loro natura, sono unità che tendono generalmente ad integrarsi ai tradizionali sistemi di riscaldamento/condizionamento e possono essere impiegate in forma del tutto autonoma.
La serie, in configurazione orizzontale (con kit opzionale per la conversione in verticale) si articola su sette grandezze, per portate d'aria nominale che vanno da 450 a 3400 mc/h.

Caratteristiche costruttive:
- struttura autoportante con pannelli di tamponamento sp. 22 mm in lamiera zincata internamente e preverniciata esternamente in finitura RAL 9002; barre trasversali inferiori in acciaio zincato per l'ancoraggio a soffitto;
- isolamento termoacustico ininfiammabile in lana minerale;
- recuperatore di calore statico ad alta efficienza (>80%) del tipo aria-aria a flussi in controcorrente con piastre di scambio in alluminio dotate di sigillatura supplementare, integrato di sistema di by-pass già motorizzato; vasca di raccolta del condensato in alluminio, con doppio scarico inferiore da 1/2" F;
- filtri compatti con media in sintetico (strato esterno) e in fibra di vetro (strato interno) e telaio in acciaio zincato, in classe di efficienza ISO ePM10 50% (classificazione secondo ISO 16890, corrispondente ad M5 secondo EN 779) su ripresa ambiente ed ISO ePM1 50% (classificazione secondo ISO 16890, corrispondente ad F7 secondo EN 779) su presa aria esterna, estraibili inferiormente. Ciascuna sezione filtrante è già corredata di pressostato di controllo cablato a bordo quadro ed idonea ad ospitare due filtri in sequenza;
- ventilatori centrifughi a girante libera a pale rovesce direttamente accoppiati a motori elettrici a tecnologia EC;
- predisposizione per batteria ad acqua;
- quadro elettrico di tipo ad incasso con regolazione elettronica ed interfaccia utente remota per un completo controllo di tutte le funzioni caratteristiche ed in particolare:
controllo manuale dei ventilatori EC;
controllo automatico dei ventilatori per pressione, temperatura;
gestione dello sbrinamento del recuperatore;
gestione on/off del free-cooling;
programmazione settimanale;
gestione degli allarmi ed avviso filtro intasato;
on/off remoto;
Estate/Inverno remoto;
gestione dei ventilatori e della serranda attraverso ingresso digitale allarme incendio;
porta seriale RS485;
praticità di conversione dalla configurazione standard orizzontale a quella verticale: utilizzando il solo kit opzionale (KTV) è possibile modificare l'orientamento di installazione direttamente in cantiere.

Le unità RECUPERA DUCT sono idonee al funzionamento in atmosfere prive di agenti aggressivi, corrosivi e/o potenzialmente esplosivi, che possono intaccare e danneggiare irreparabilmente le loro componenti e loro strutture.

L’unità di Recupero Calore URC è costituita da:
- ventilatore di immissione e ventilatore di estrazione (di tipo EC modulanti);
- recuperatore di calore ad alta efficienza con by-pass parziale motorizzato integrato;
- sezioni filtranti nei lati aspiranti in classe di efficienza ISO ePM10 50% (M5) su ripresa ambiente ed ISO ePM1 50% (F7) su presa aria esterna;
- quadro elettrico con Controllore e Morsettiera elettrica;
- pannello rimovibile per uscita aria laterale;
- controllore situato nel quadro elettrico incassato nell'unità ed adiacente alla sezione ventilante di immissione, con collegate le sonde di temperatura NTC (posizionate su aria esterna, ripresa, espulsione ed immissione) e l'interfaccia remota per l'impostazione e la visualizzazione dei parametri funzionali Terminale utente (Crono TH);
- pressostati differenziali filtri sporchi;
- sensore di pressione differenziale per la regolazione del flusso dell'aria di rinnovo a portata costante;
- serranda completa di servomotore, posizionata nel condotto di aspirazione aria di rinnovo.

Accessori forniti separatamente
- batteria interna per riscaldamento/raffrescamento;
- giunto antivibrante;
- boccaglio per condotti circolari;
- pre e postfiltri ad integrazione dei filtri standard.

Nella versione SINISTRA, il ventilatore di immissione (e quindi la connessione aeraulica per la mandata verso gli ambienti da trattare) si trova a sinistra del pannello quadro elettrico. Tutte le altre prese d'aria sono quindi univocamente determinate.
Tutte le prese d'aria sono comunque orientabili di 90° con lo spostamento dei pannelli di chiusura laterale d'estremità, anche nel posto di installazione.
Il kit di conversione KTV per ottenere la configurazione verticale dell'unità non modifica l'assetto aeraulico sopra definito.

Proprietà
Note Alimentazione elettrica: 230 Vac /1ph / 50 Hz (mod. 18-7505/7510/7515/7520), 400 Vac /3ph+N/ 50 Hz (mod. 18-7530/7540) Il dato di pressione statica utile è riferito al lato di mandata aria nell’ambiente interno. Il valore di efficienza termica del recupero di calore secondo Regolamento UE 1253/2014 (≥76,6%) è determinato in condizioni secche alla portata d’aria nominale: Aria esterna 5 °C, Aria ambiente 25 °C. Il livello di pressione sonora è riferito alla distanza di 2,5 m dall’unità, fattore di direzionalità pari a 2 e costante d’ambiente (chiuso) R pari a 50 m².

Garanzia sul prodotto: 2 anni
