Sistema in moduli metallici Ray Module
Impianto radiante a soffitto

Sistema in moduli metallici Ray Module

Ray Module è un sistema di climatizzazione a soffitto radiante dedicato agli edifici destinati ad uso terziario, commerciale, ospedaliero, scolastico, espositivo ove è prevista la realizzazione di un controsoffitto sospeso ispezionabile.
Il fabbisogno termico ridotto dei nuovi edifici consente di ottenere anche in riscaldamento l’alto grado di comfort termoigrometrico ottenuto dai soffitti radianti freddi.
Con il soffitto radiante, l’impianto di trattamento dell’aria sarà dimensionato per portate ridotte con evidenti vantaggi in termini di ingombro dei canali, benessere ambientale e di risparmio energetico.

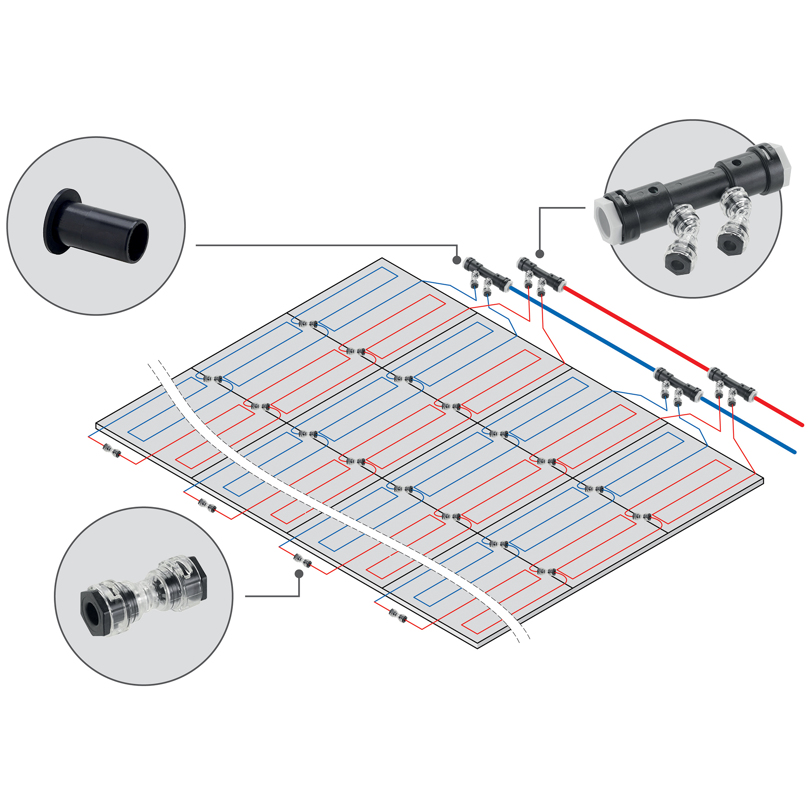

Ray Module è composto da due circuiti realizzati con tubo PE-MDXc 8x1 con barriera ossigeno accoppiati ad una lamella in alluminio incollata al pannello di rivestimento, da installare su struttura sospesa a T da 24 mm. Lo scambiatore è isolato verso l’alto da una lastra in EPS di spessore 30 mm.
Il collegamento fra i pannelli si effettua mediante raccordi ad innesto.
Le caratteristiche costruttive ed i materiali impiegati (alluminio, sia per il quadrotto che per le lamelle di distribuzione del calore) rendono il pannello radiante Ray Module un terminale ad altissima efficienza energetica con minima inerzia termica.



Il sistema si compone di guida di moduli radianti e di tamponamento, tubo PE-MDXc 8x1 e relativa guaina isolante, gamma di raccordi e distributori push-fit, tubo multistrato, 20x2 isolato, collettori di distribuzione con relativi raccordi di tenuta (tenute monoblocco), valvole a sfera, gusci isolanti, testine elettrotermiche e prodotti per il condizionamento chimico dell'acqua.

Garanzia sul prodotto: 2 anni
