Sistema con pannello bugnato basso spessore Thin Floor
Impianto a pavimento

Sistema con pannello basso spessore Thin Floor

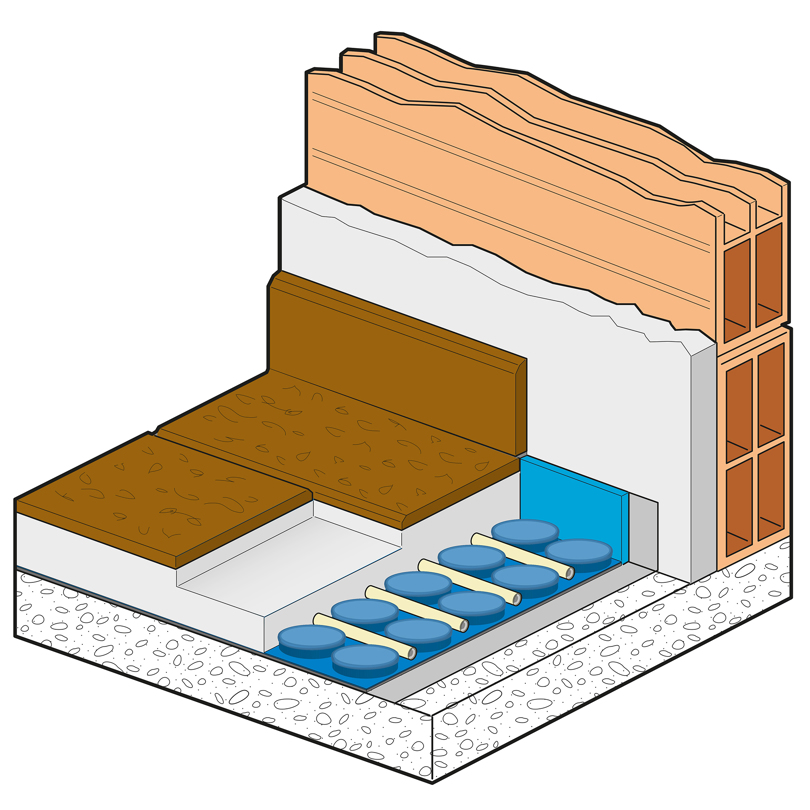

Il sistema con pannello bugnato a basso spessore Thin Floor (19 mm bugne incluse) rappresenta la soluzione ideale nelle ristrutturazioni degli edifici civili, in quanto consente di realizzare impianti radianti a pavimento con uno spessore totale di soli 30 mm (pavimento escluso), utilizzando i massetti fluidi di ultima generazione che permettono uno spessore minimo di 10 mm sopra l’impianto (òo spessore effettivo del massetto e la modalità di realizzazione dello stesso sono da definire con il produttore/fornitore dello stesso secondo le sue specifiche, in funzione delle condizioni di installazione e del tipo di massetto scelto.
La forma delle bugne, che consente un passo multiplo di 100 mm, ne aumenta considerevolmente la resistenza, sopportando le sollecitazioni della fasi di posa dei tubi e di getto del massetto.

Il pannello Thin Floor è progettato per alloggiare tubazioni PE-Xc 12x2, il cui fissaggio può essere eseguito da un solo operatore con la semplice pressione del piede.
Il tubo resta bloccato grazie alla particolare forma delle bugne, mentre opportune nervature fra le bugne mantengono il tubo sollevato, migliorandone l’annegamento nel massetto.
Ove necessario, per fissare in maniera ancora più efficace il tubo al pannello, si possono utilizzare le clip a cavaliere.
Poichè il tubo 12x2 consente la posa di circuiti aventi lunghezza massima pari a 50 mm, si suggerisce di realizzare 2 circuiti di pari lunghezza per ciascuna via del collettore; a tal proposito, è necessario utilizzare collettori con derivazioni 3/4" Eurocono, lo sdoppiatore 3/4" Eurocono e la relativa tenuta monoblocco 3/4" Eurocono per tubo PE-Xc 12x2

Il sistema si compone di pannelli, striscia isolante perimetrale, tubi e curve di supporto, collettori di distribuzione con relativi raccordi di tenuta (tenute monoblocco a stringere), valvole a sfera, gusci isolanti, teste elettrotermiche, rete metallica anti ritiro o fibre polimeriche, giunti di dilatazione e prodotti per il condizionamento chimico dell'acqua.

Garanzia sul prodotto: 2 anni
