TM3-R
Gruppi di miscelazione

TM3-R

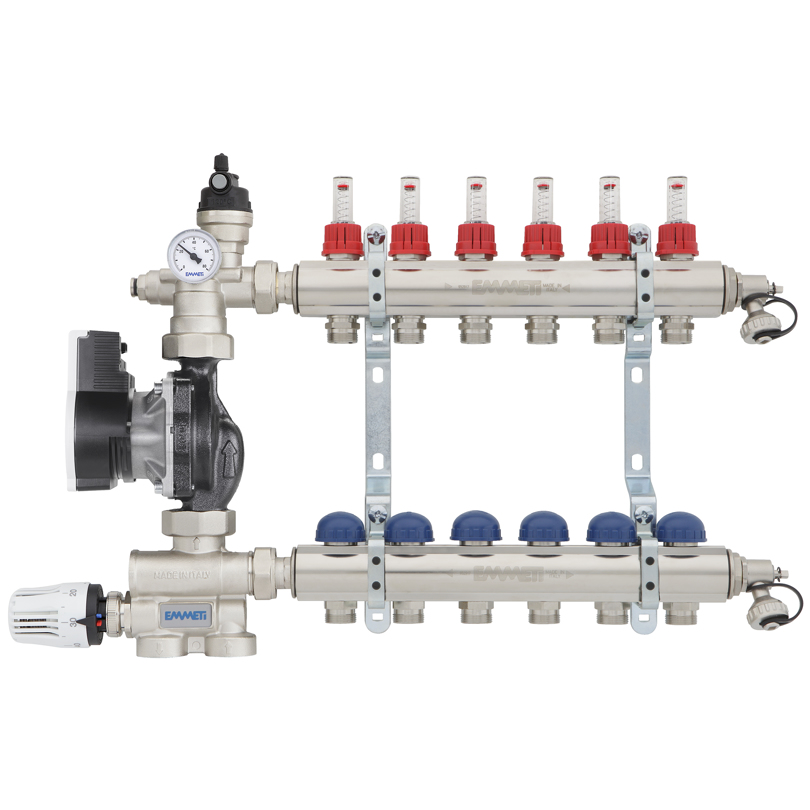

TM3-R termostatico con collettori dotati di flussimetri per impianti di riscaldamento a bassa temperatura con regolazione a punto fisso e testa termostatica, grazie alle sue funzioni reagisce alle variazioni di portata o di emissione calorica e mantiene costante la temperatura del fluido dell’impianto a pannelli radianti.
Sfruttando il sistema a miscelazione, la temperatura dell’acqua di alimentazione dell’impianto a pavimento (acqua miscelata a bassa temperatura) viene regolata a punto fisso, tramite l’applicazione sulla valvola miscelatrice di una testa termostatica con sensore di temperatura remoto.
Il sensore di temperatura a capillare inserito nel pozzetto rileva la temperatura del fluido a valle del circolatore, mantenendola al valore fissato sulla manopola della testa.
Agendo sulla valvola di taratura e by-pass, è possibile regolare la portata di by-pass dell’impianto a pavimento, garantendo in questo modo il raggiungimento del ΔT di progetto.
I gruppi di miscelazione TM3-R possono funzionare anche con prevalenza nulla ai capi, collegati a un collettore aperto (separatore idraulico) oppure a un serbatoio di accumulo (puffer).
Il circolatore elettronico Wilo Para 25/7 mantiene costante la pressione differenziale ai capi dei circuiti dell’impianto a pavimento al variare del carico richiesto (apertura/chiusura di uno o più circuiti).
Il gruppo è fornito completo di circolatore elettronico, testa termostatica con sensore remoto per la regolazione a punto fisso e staffe per fissaggio a muro o all’interno di una cassetta metallica.

Dati tecnici:
- Temperatura max sul circuito primario: 90 °C
- Pressione max di esercizio: 6 bar
- Δp ax sul circuito primario: 1 bar
- Campo di regolazione della testa termostatica: 20 ÷ 65 °C
-Potenza termica scambiabile (con ΔT=7°C e Δp=0,25 bar):
10 kW con by-pass in posizione 0
12 kW con by-pass in posizione 5
- Kv con valvola by-pass posizione 5: 4,8
- Scala termometro: 0 ÷ 80 °C
- Filettatura di testa gruppo di miscelazione: G 1” Femmina
- Filettatura di testa collettori Topway: G 1” Femmina
- Derivazioni collettori Topway: 24x19 maschio, interasse 50 mm

DocumentoCategoria
Scheda tecnica Emmeti Clima Floor - IT10 Scheda tecnica

Garanzia sul prodotto: 2 anni
