Floor Control Unit HE Alta e Bassa temperatura
Gruppi di miscelazione

Floor Control Unit HE Alta e Bassa temperatura

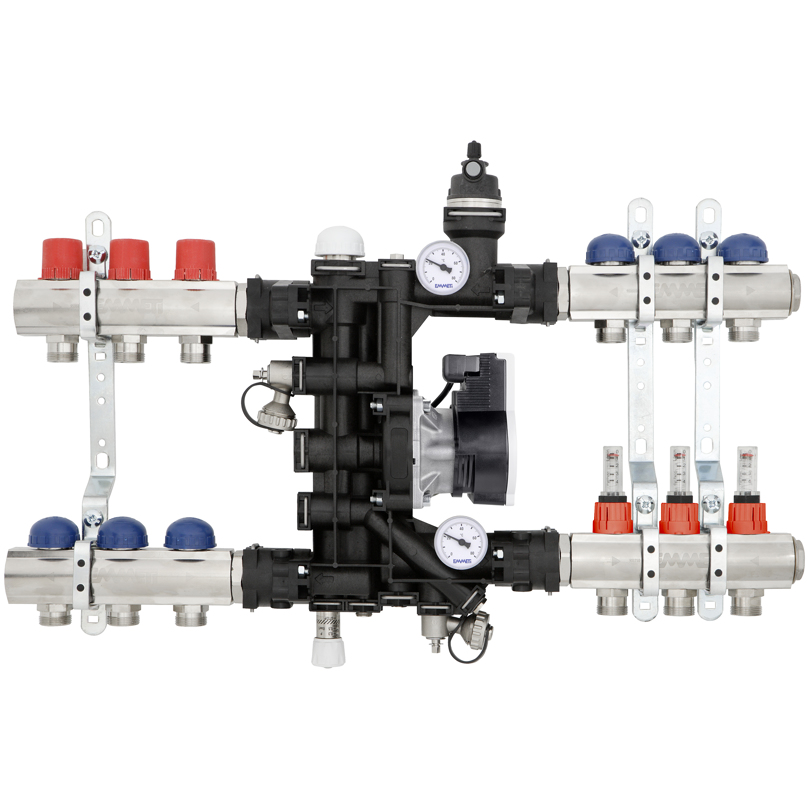

Floor Control Unit HE Alta e Bassa temperatura con misuratori di portata e circolatore elettronico è la soluzione ideale per gli impianti misti (pannelli radianti + radiatori/fancoils) sia termoautonomi, sia centralizzati: in questo caso, i vantaggi dell’impianto centralizzato si combinano alla perfezione con la comodità di un sistema di termoregolazione climatica gestito autonomamente in ciascuna utenza.
Il sistema di miscelazione consente di ottenere un bilanciamento preciso dell’impianto a bassa temperatura rispettando i dati di progetto sia con testa termostatica per la regolazione a punto fisso (solo riscaldamento) o con servomotore elettrico per la regolazione climatica (riscaldamento e/o raffrescamento), reagendo a qualsiasi variazione di portata o di emissione calorica, mantenendo costante la temperatura del fluido dell’impianto a pannelli radianti.
I gruppi, una volta installati nelle cassette metalliche di soli 11 cm di profondità, necessitano unicamente del collegamento idraulico al generatore di calore e dei collegamenti elettrici, abbattendo drasticamente tempi ed eventuali errori di installazione.

Dati tecnici:
- Temperatura max sul circuito primario: 90 °C
- Pressione max di esercizio: 6 bar
- Δpmax sul circuito primario: 1 bar
- Campo di regolazione secondario (regolazione a punto fisso): 20 ÷ 65 °C
- Potenza termica scambiabile (con ΔT=7°C e Δp=0,25 bar):
11 kW con by-pass in posizione 0
14 kW con by-pass in posizione 5
- Perdite di carico valvola miscelatrice: Kv 2,5
- Kv con valvola by-pass posizione aperta: max 6
- Misura collettore Topway: 1”
- Filettatura di testa: G 1” F
- Derivazioni collettori Topway: 24x19 M, interasse 50 mm
- Scala termometri: 0 ÷ 80 °C

Garanzia sul prodotto: 2 anni

2 year warranty icon

Prodotto conforme Direttiva ErP

ErP

Completare con: - testa termostatica con sonda ad immersione cod. 90046750 oppure - servomotore elettrico 3 punti cod. 28157210 oppure - servomotore elettrico 0-10 V DC cod. 28157220 Nel caso di installazione di un servomotore elettrico, abbinare kit regolazione climatica elettronica RCE o PCOC per riscaldamento e/o raffrescamento.
