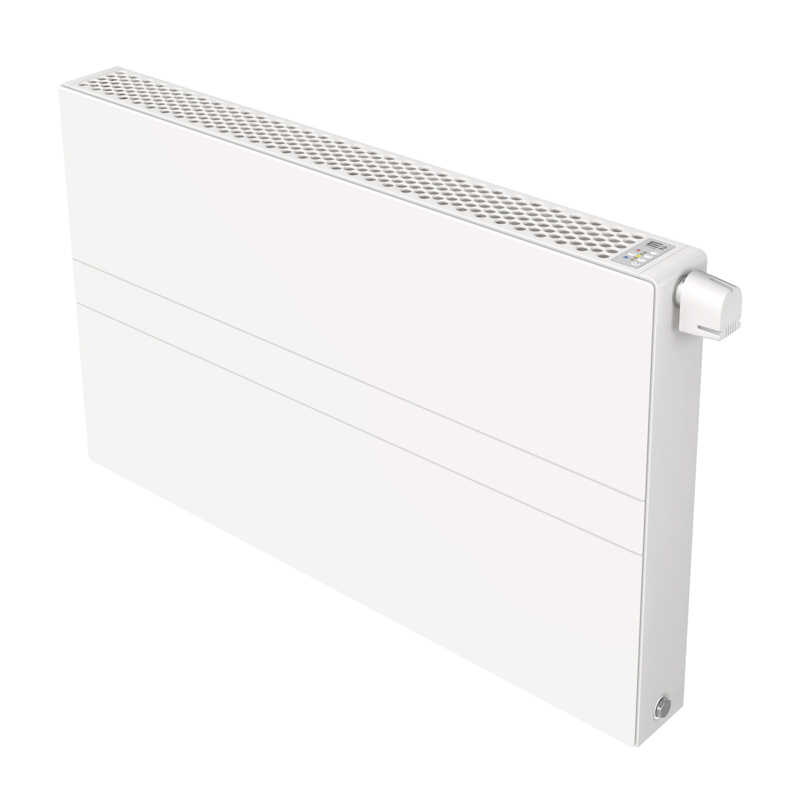

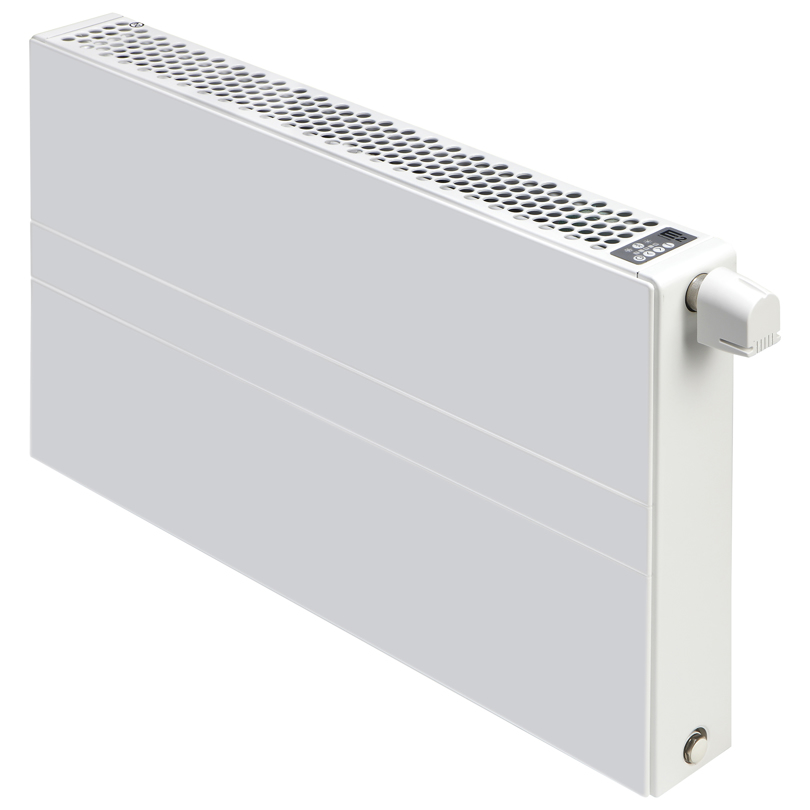

Radiatore a piastre E2 M3

I radiatori a bassa temperatura E2 M3 trasmettono calore sia per convezione che per irraggiamento per mezzo di piastre alimentate ad acqua che garantiscono un’elevata resa termica
La presenza delle ventole permette di modulare in maniera intelligente la convezione che, unitamente all’alta percentuale di irraggiamento, per-mette di rispondere in maniera rapida ed efficace alla richiesta di calore. I radiatori E2 M3 possono funzionare anche con temperature di mandata inferiori a 40 °C servendosi di fonti di energia sia convenzionali che rinnovabili.
La superficie piana, le forme sottili e ridotte, i bordi arrotondati, il touchpad di controllo fine ed intuitivo soddisfano appieno tutte le esigenze architettoniche e di design.
I radiatori E2 M3 offrono inoltre una notevole flessibilità in fase di installazione grazie alla presenza di un gruppo valvola ad allacciamento centrale e risultano anche estremamente facili da installare.

Dati tecnici:
Modalità di funzionamento: solo riscaldamento
Alimentazione elettrica: 230 Vac / 50 Hz
Assorbimento max: 15 W
Connessioni idrauliche: n° 2 attacchi maschio G 3/4” Eurocono in basso al centro (interasse 50 mm), e n° 4 attacchi femmina G ½”
Temperatura minima dell’acqua per l’attivazione delle ventole: > 30 °C
Temperatura massima di esercizio: 60 °C
Pressione massima di esercizio: 10 bar
Livello di pressione sonora: Comfort: da 20 a 25 dB / Boost: 34 dB (*)
(*) Questi valori sono stati calcolati in base alla distanza di 2 m prevista dalla normativa VDI 2081, “Produzione e riduzione del rumore in impianti di ventilazione e condizionamento” (Mod. 600x1000 mm).
Materiale: acciaio laminato a freddo, conformemente alla normativa EN 442-1, piastra frontale con spessore 1 mm.
Finitura standard a polveri in RAL 9016 (Bianco traffico).

Proprietà
Temperatura massima di esercizio 60
Norme di riferimento EN442; EN10130
Connessioni 2 x G 3/4 + 4 x G 1/2; 230V
Pressione massima di esercizio PN10
Materiale Acciaio laminato a freddo
Colore standard Bianco traffico RAL 9016
Tipi 500-1000; 500-1200; 500-1400; 500-1600; 500-1800; 500-2000; 500-400; 500-600; 500-800; 600-1000; 600-1200; 600-1400; 600-1600; 600-2000; 600-400; 600-600; 600-800; 900-1000; 900-1200; 900-1400; 900-1600; 900-1800; 900-2000; 900-400; 900-600; 900-800

Disegno del collegamento

ETIM OM Horizontal connection

Disegno del collegamento

ETIM MO Horizontal connection

Staffe Monclac e inserto per valvola preassemblato, termostato, valvola di sfiato e tappo cieco. Gruppo di ventole completamente preinstallato con microprocessore e unità di controllo a temperatura controllata, trasformatore integrato a bassa tensione con cavo di rete pronto per il collegamento e pannello manovrabile incassato nella griglia superiore.

Garanzia sul prodotto: 10 anni

10 year warranty

Garanzia 2 anni sui componenti elettrici ed elettronici
