GSN 12-38 NW
Accessori per impianti solari

GSN 12-38 NW

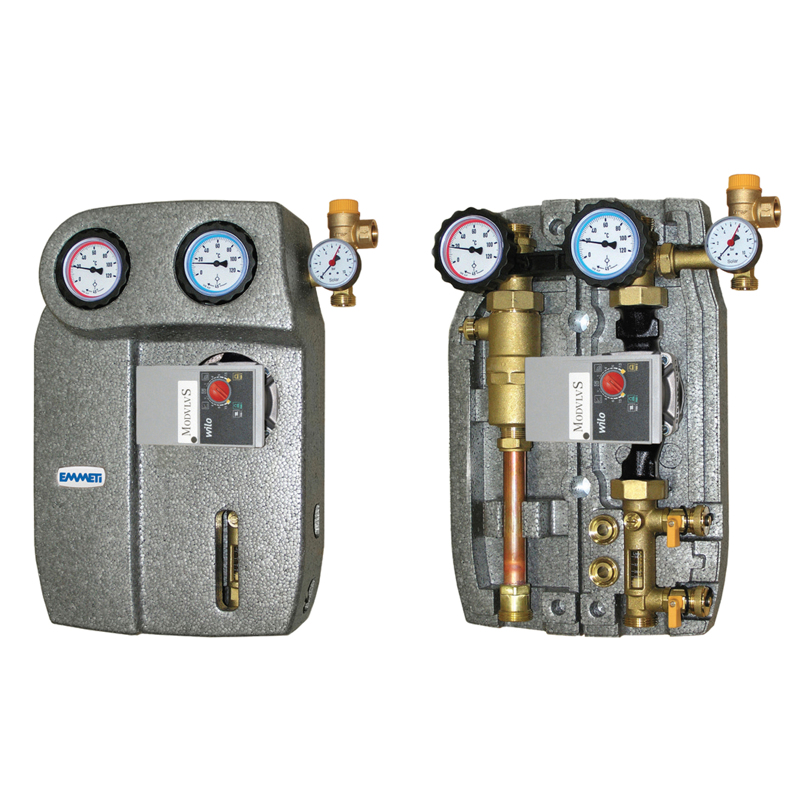

Gruppo solare di circolazione a 2 vie GSN 12-38 NW, da installare sulle linee di mandata e ritorno dell'impianto solare.

Linea di ritorno composta da:
- Misuratore regolatore di portata con valvole di carico e scarico impianto.
- Valvola a sfera flangiata a 3 vie DN 20 con valvola di non ritorno 10 mbar (la valvola di non ritorno può essere esclusa ruotando la maniglia di 45°) provvista di maniglia portatermometro (termometro con anello blu; 0 °C - 120 °C)
- Gruppo di sicurezza 6 bar con manometro Ø50 mm 0-10 bar con collegamento 3/4” maschio per vaso d’espansione, filettatura: R (UNI EN 10226-1)
- Circolatore Yonos Para RSTG 25/7.5: (velocità fisse, Delta p variabile, regolazione con segnale PWM1 (riscaldamento) o PWM2 (solare).

Linea di mandata composta da:
- Valvola a sfera flangiata DN 20 con valvola di non ritorno 10 mbar (la valvola di non ritorno può essere esclusa ruotando la maniglia di 45°) provvista di maniglia portatermometro (termometro con anello rosso; 0 °C - 120 °C).
- Disaeratore in ottone con valvola di sfiato manuale.
- Tubo di raccordo e connessione.
- Sonda di temperatura a contatto con il tubo di raccordo.

Centralina solare ELCS 2016 precablata comprensiva di 4 sonde (3 ad immersione, 1 a contatto) PT1000 con cavo in silicone con funzione di contabilizzazione del calore (Strumento non certificato secondo la direttiva 2014/32/EU - MID).

Provvisto di piastra metallica posteriore di fissaggio.

Box di isolamento in EPP (Dimensioni 308 x 434 x 169 mm).
Ingombro gruppo (LxHxP): 325x460x150 mm

- Alimentazione: 230 Vac +10% / -15%, 50/60 Hz
- Assorbimento elettrico in stand-by: circolatore 0,8 W
- Pressione nominale: PN 10
- Temperatura continua sul ramo di mandata 120 °C (breve periodo: 160 °C per 20 sec.).
- Ramo di ritorno: la rilevazione viene effettuata tra 0 °C e 100 °C
- Interasse 125 mm
- Connessioni esterne 1” maschio, filettatura G (ISO 228-1)

Proprietà
Temperatura massima di esercizio 100 °C
Pressione massima di esercizio PN10

Garanzia sul prodotto: 2 anni
