Quadro di campo DC

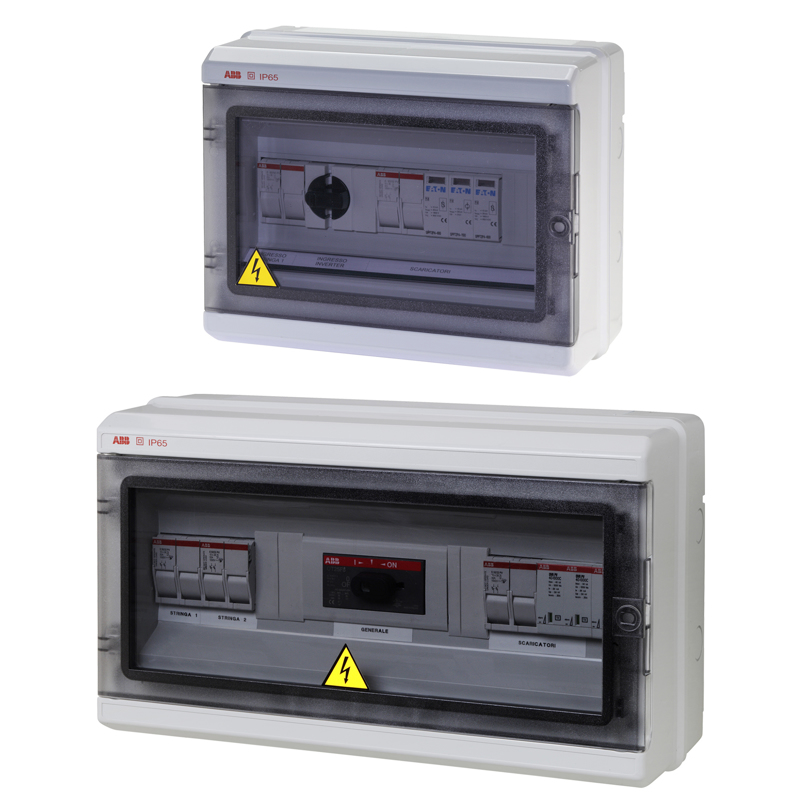

Quadro di campo DC per impianti fotovoltaici fino a 6 kW.
Conforme alle norme CEI.

Composizione Quadro di campo DC 1-3 kW con n° 1 stringa e n°1 sezionatore:
- N° 1 centralino stagno con porta trasparente (IP65)
- N° 1 sezionatore 4P 40 A rotativo, DC 21 A (500 V – 16 A)
- N° 1 scaricatore 40 kA 600 Vdc
- N° 2 sezionatori con portafusibili 10 x 38 32 A 1000 Vdc
- N° 2 fusibili 10,3 x 38 12 A 900 Vdc
- N° 2 fusibili 10,3 x 38 10 A 900 Vdc

Composizione Quadro di campo DC 1-6 kW con n° 2 stringhe e n°1 sezionatore:
- N° 1 centralino stagno con porta trasparente (IP65)
- N° 1 sezionatore 8P 25 A rotativo, DC 21 A (700 V – 25 A)
- N° 1 scaricatore 40 kA 1000 Vdc
- N° 3 sezionatori con portafusibili 10 x 38 32 A 1000 Vdc
- N° 4 fusibili 10,3 x 38 12 A 900 Vdc
- N° 2 fusibili 10,3 x 38 10 A 900 Vdc

Composizione Quadro di campo DC 1-6 kW con n° 2 stringhe e n°2 sezionatore:
- N° 1 centralino stagno con porta trasparente (IP65)
- N° 1 sezionatore 4P 25 A rotativo, DC 21 A (500 V – 25 A)
- N° 1 scaricatore 40 kA 600 Vdc
- N° 4 sezionatori con portafusibili 10 x 38 32 A 1000 Vdc
- N° 4 fusibili 10,3 x 38 12 A 900 Vdc
- N° 4 fusibili 10,3 x 38 10 A 900 Vdc

Garanzia sul prodotto: 2 anni

2 year warranty icon

Prodotto marcato CE

CE-mark
