Riduttore di pressione Top
Componenti centrale termica

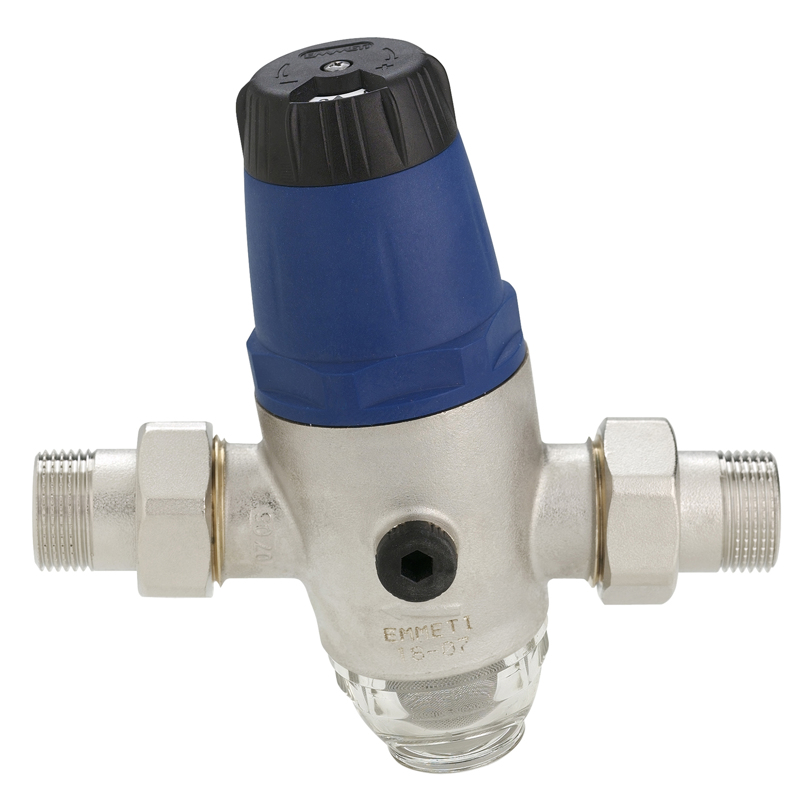

Riduttore di pressione Top

Riduttore di pressione Top con tazza filtro ispezionabile trasparente.

Costruzione:
- Manopola in PA 6 (15% FV)
- Meccanica regolazione in ottone TN UNI EN 12164 CW614N
- Molla in acciaio inox AISI 302
- Calotta in PA 66 (30% FV)
- Corpo in ottone TN UNI EN 12165 CW617N
- Bocchettoni in ottone TN UNI EN 12165 CW617N
- Cartuccia otturatore: plastiche in Hostaform, guarnizioni e membrana in EPDM 70 WRAS, stelo e rondelle in acciaio AISI 304
- Tazza filtro in PA 12 trasparente
- Filtro in acciaio AISI 316

Dati tecnici:
- Pressione massima a monte: 16 bar
- Pressione a valle: 1÷6 bar
- Temperatura massima: 30 °C

Riduttore di pressione a membrana dotato di otturatore con superfici compensate, che garantisce la stabilità della pressione in uscita indipendentemente dalle variazioni del valore della pressione a monte.
Il sistema di taratura prevede una coppia di molle di compressione agenti su un alloggiamento oscillante che isola l’otturatore e la membrana dalle torsioni e flessioni laterali indotte dal lavoro delle molle stesse.
L’otturatore è realizzato in materiale sintetico a basso coefficiente d’attrito per ridurre la formazione di depositi calcarei, principale causa di malfunzionamenti.
Il riduttore è, inoltre, fornito di un filtro a maglie a sezione ridotta, ispezionabile nella versione dotata di tazza trasparente, che ne eleva ulteriormente la durata e protegge la rete idrica da eventuali impurità presenti nell’acqua di alimentazione.
La manopola di regolazione e la scala graduata presente nella parte superiore permettono una agevole regolazione della pressione di taratura. Il riduttore può, quindi, essere tarato al valore di pressione desiderato prima dell’installazione e l’impianto, una volta alimentato, si porterà automaticamente al valore impostato.
I riduttori di pressione vengono tarati al banco di prova con una pressione a monte di 8 bar ed a valle di 3 bar e collaudati al 100% prima del confezionamento.

Proprietà
Temperatura massima di esercizio 30 °C
Pressione massima di esercizio PN16

Garanzia sul prodotto: 2 anni

2 year warranty icon

Articoli ad esaurimento.
