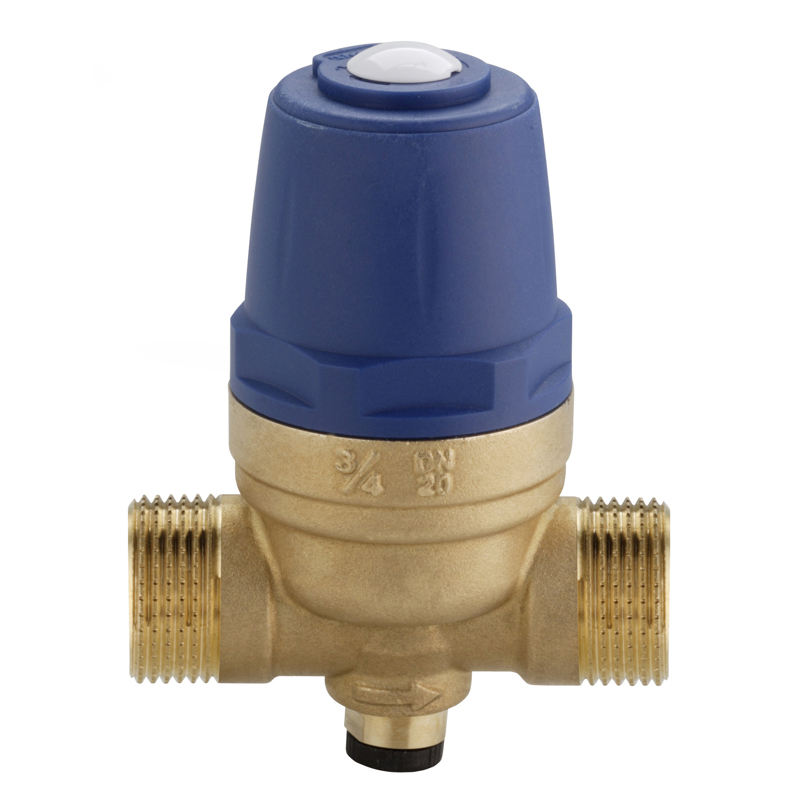

Riduttore di pressione EcoPlus, Maschio - Maschio
Componenti centrale termica

Riduttore di pressione EcoPlus, Maschio - Maschio

Riduttore di pressione Eco+, Maschio - Maschio, a membrana, sabbiato, senza bocchettoni.
Filettatura G UNI EN 10226-1.

Costruzione:
- Cappuccio di protezione in PA6 (15% FV)
- Meccanica regolazione in ottone TN UNI EN 12164 CW614N
- Molla in acciaio inox AISI 302
- Calotta in PA66 (30% FV)
- Cartuccia otturatore in plastica Hostaform
- Guarnizioni e membrana iin EPDM 70 WRAS
- Stelo e rondella in acciaio inox AISI 304
- Corpo in ottone TN UNI EN 12165 CW617N
- Raccordo G 1/4" per manometro in ottone TN UNI EN 12165 CW617N

Dati tecnici:
- Pressione massima a monte: 25 bar
- Pressione a valle: 1 – 6 bar
- Temperatura massima: 70 °C

La cartuccia otturatore si sviluppa attorno ad un bullone in acciaio inossidabile a garan-ia di resistenza meccanica e semplicità di manutenzione, e può essere sostituita smontandola dal riduttore senza necessità di rimuovere quest’ultimo dall’impianto.
L’otturatore è accoppiato ad un pistone la cui superficie compensa la forza esercitata dalla pressione a monte sull’otturatore stesso garantendo in questo modo la stabilità della pressione erogata indipendentemente dalle fluttuazioni della pressione di alimentazione.
Le superfici di scorrimento degli elementi di tenuta sono ricavate in componenti rea-lizzati in materiale sintetico a basso coefficiente d’attrito che riduce la formazione di depositi e l’insorgere di malfunzionamenti.
Tutti i riduttori sono collaudati al banco e tarati ad una pressione di erogazione di 3 bar; è possibile modificare questa impostazione agendo sulla vite di regolazione, avvitandola per aumentare il valore della pressione in uscita, svitandola per diminuirlo.
L’ingombro trasversale resta contenuto anche in caso di impiego di un manometro di controllo della pressione a valle grazie all’installazione assiale di quest’ultimo mediante raccordo orientabile (filetto G ¼” femmina)
A monte del riduttore si consiglia il montaggio di un filtro dissabbiatore che, trattenendo eventuali impurità presenti nell’acqua, garantisce una maggiore durata del riduttore stesso.

Prodotto conforme ai requisiti 4MS Common Composition List.

Proprietà
Temperatura massima di esercizio 70 °C
Pressione massima di esercizio PN25
DocumentoCategoria
Scheda tecnica Riduttori di pressione - IT/GB05 Scheda tecnica

Garanzia sul prodotto: 2 anni
