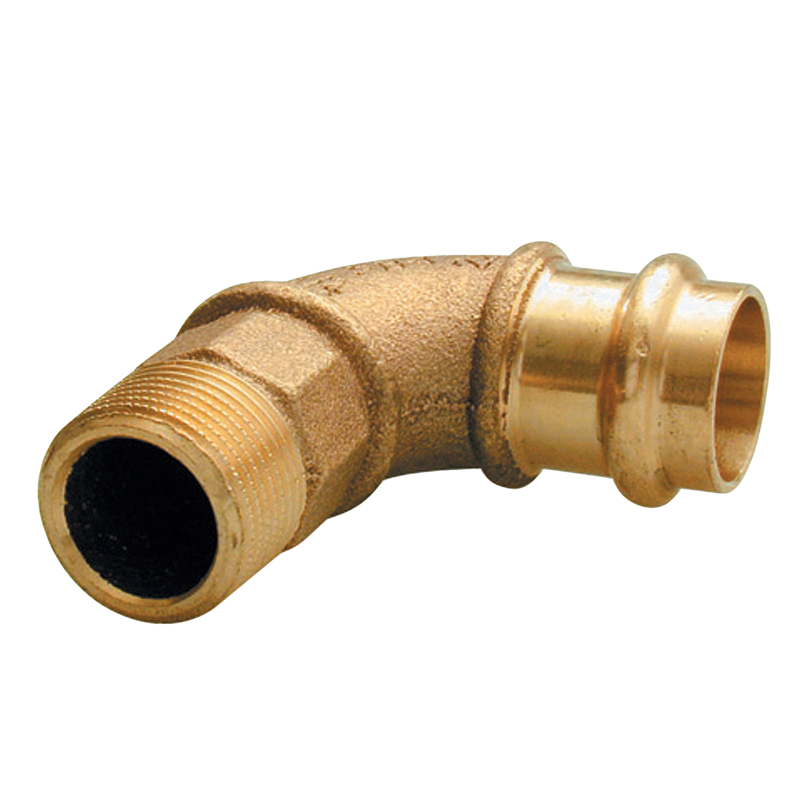

Curva bronzo Femmina – Filetto Maschio
Raccordi in ottone a pressare per gas

Curva bronzo Femmina – Filetto Maschio

Curva bronzo Femmina – Filetto Maschio a pressare per gas, per tubo rame.
Conforme alla norma UNI 11065.

I raccordi a pressare Emmeti sono certificati secondo il protocollo di prova vp614 - DVGW.
Prodotti in conformità alla norma UNI 11065.

L’installazione deve avvenire nel rispetto della legislazione vigente in materia.
In particolare i riferimenti per l’installazione di impianti di adduzione gas per uso domestico ed apparecchi a gas con portata termica nominale 35 kW sono le norme UNI 7129 e UNI TS 11147, alle quali si rimanda ai fini degli accorgimenti per l’installazione dei raccordi.
Inoltre si segnalano le seguenti circolari:
- Circolare del 27/7/05 “Utilizzazione di raccordi a pressare in reti di addu-zione di gas per edifici civili”
- Circolare del 27/2/07 “Utilizzazioni di raccordi a pressare in reti di addu-zione di gas per edifici civili”.

Nel caso di impianti a gas combustibile con portata termica > 35 kW il riferimento legislativo è il D.M. 12/04/1996, il quale non contempla l’utilizzo di questi raccordi.
I raccordi a pressare possono essere utilizzati con tubi di rame conformi alla norma UNI EN 1057 tipo R290 (duro).

Costruzione
La tecnica di giunzione a pressione radiale Emmeti è costituita dai seguenti elementi:
- Raccordo a pressare, profilo V (KSP4), in bronzo da fusione
- Elemento di tenuta O-Ring in HNBR.

Dati tecnici
- Temperatura d’esercizio: da -20 °C a +70 °C
- Pressione massima di esercizio: 5 bar
- Classe antincendio: GT1 (DVGW) (30 minuti a 650 °C)
- Impiego con gas combustibile (metano e gpl)

La filettatura dei raccordi in bronzo è conforme alla UNI EN 10226.
La forma di questa filettatura presenta un disegno conico per la filetta-tura maschio (esterna), mentre quella femmina (interna) ha un’esecuzione cilindrica.

Proprietà
Pressione massima di esercizio PN5
Note Filettature: Rp (UNI EN 10226-1)

Garanzia sul prodotto: 2 anni

2 year warranty icon

Prodotto conforme a UNI 11065 CL 2

UNI 11065 CL 2

Prodotto conforme a UNI TS 11147

UNI TS 11147
