Misuratore energia EVO caldo/freddo alte portate
Misuratori di energia con trasmissione dati

Misuratore energia EVO caldo/freddo alte portate

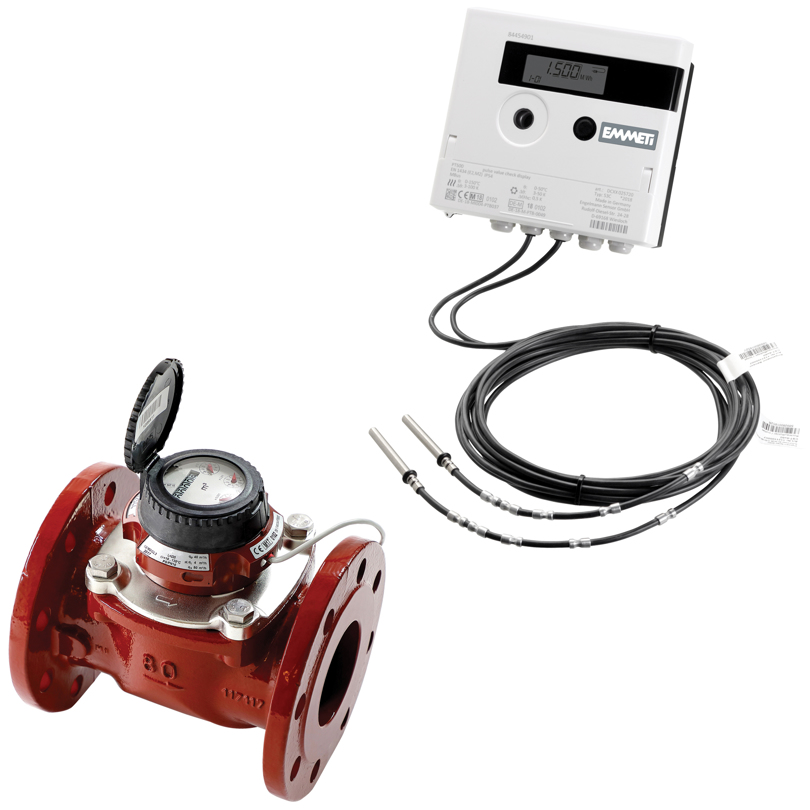

Misuratore di energia con contatore a mulinello Woltmann certificato in conformità al Dlgs n° 84 del 19/05/2016 (attuazione della direttiva europea MID 2014/32/EU) costituito da contatore volumetrico a getto multiplo a trasmissione magnetica, da unità elettronica, e da sonde di temperatura.

Dati tecnici misuratore di portata
Portata nominale: 15 m3/h (modello DN50), 25 m3/h (modello DN60), 40 m3/h (modello DN80) , 60 m3/h (modello DN100) , 100 m3/h (modello DN125) , 150 m3/h (modello DN150) , 200 m3/h (modello DN200)
Portata massima: 30 m3/h (modello DN50), 50 m3/h (modello DN60), 80 m3/h (modello DN80) , 120 m3/h (modello DN100) , 200 m3/h (modello DN125) , 300 m3/h (modello DN150) , 300 m3/h (modello DN200)
Temperatura massima di esercizio: 130 °C

Dati tecnici unità elettronica EVO
Range di temperature: 5÷55 °C
Differenza di temperatura in riscaldamento: 3÷100 K
Differenza di temperatura in raffrescamento: -3÷-50 K
Temperatura di immagazzinaggio: 0÷55 °C
Frequenza di misurazione: ogni 30 secondi (ogni 2 secondi con alimentatore 230 Vac per misuratore di enervia EVO, opzionale)
Impulsi: 100 litri/impulso per le misure da DN50 a DN125, 1000 kitri/impulso per le misure DN150 e DN200
Display: LCD a 8 cifre + caratteri speciali
Unità di misura energia: MWh
Alimentazione: batteria 3,6 V al litio, durata massima stimata, non garantita, 6 anni (la durata della batteria è influenzata dalle condizioni di installazione e di utilizzo). La batteria è garantita 2 anni dalla data di vendita. Su questi modelli la batteria è sostituibile.
Immagazzinaggio dati: EE-PROM / giornaliero
Data di lettura: impostabile
Classe di protezione: IP54

Sensori di temperatura
Ø 6 mm
Lunghezza cavo: 3 m
Dimensioni (Lunghezza x Larghezza x Altezza): 150 x 130 x 35 mm.
Per poter collegare fino a 3 contatori per acqua sanitaria con uscita impulsiva all’unità elettronica EVO, installare il modulo opzionale 3 ingressi impulsivi per misuratore EVO.
Comunicazione tramite protocollo M-Bus in accordo alla norma UNI EN 1434-3.
Utilizzare il “Kit testina ottica USB” per impostare l’indirizzo primario del misuratore.

Proprietà
Norme di riferimento EN 1434

Garanzia sul prodotto: 2 anni

2 year warranty icon

Prodotto certificato MID

MID

Prodotto conforme a UNI EN 1434

UNI EN 1434

Prodotto marcato CE

CE-mark
