Energy Wall
Moduli in cassetta multi utenza

Energy Wall

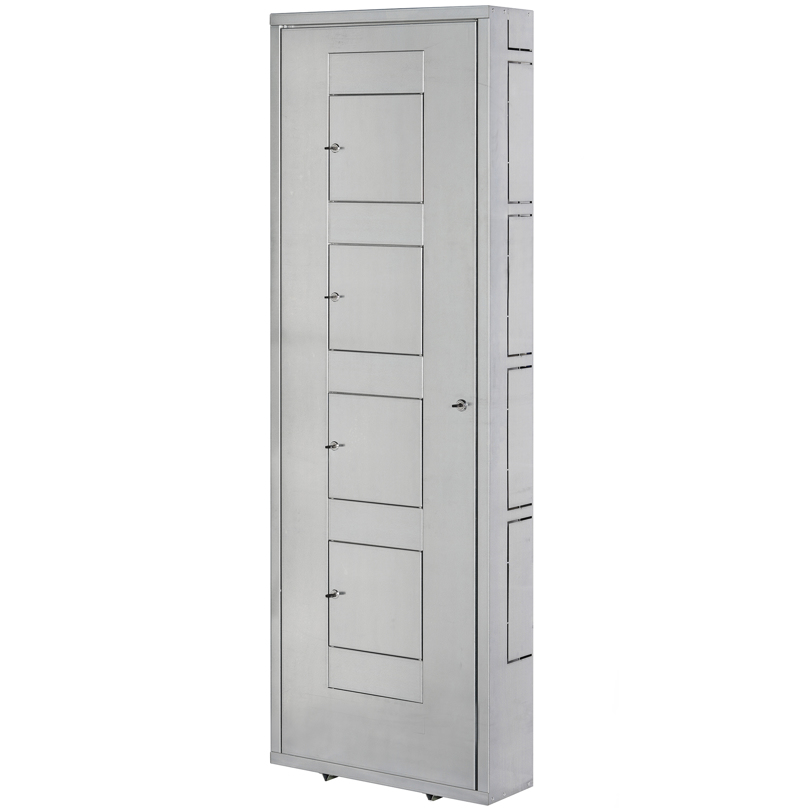

Armadio da incasso o fuori traccia per la contabilizzazione dei consumi energetici termosanitari per più utenze (fino a 3 appartamenti per il modello “max 3 utenze”, fino a 4 appartamenti per il modello “max 4 utenze”, fino a 6 appartamenti per il modello “max 6 utenze”).

L’armadio può essere installato ad incasso (in nicchia) o fuori traccia, e va fissato a muro (come un guscio) una volta installati i moduli idraulici sui 2 binari verticali in alluminio forniti con l’armadio (e precedentemente fissati a muro con i tasselli in dotazione) ed effettuati i collegamenti idraulici; tali collegamenti possono essere realizzati passando con i tubi attraverso i fianchi laterali dell’armadio (sfruttando i pretagli in essi presenti) oppure uscendo con i tubi dal muro e rientrando in esso senza fuoriuscire dall’ingombro laterale dell’armadio .

La presenza di portine singole con serratura a chiave garantisce che ciascun utente possa accedere esclusivamente alla lettura dei propri consumi, senza venire a conoscenza dei consumi altrui (è così garantito il rispetto della privacy); inoltre la presenza di una serratura principale sul portello facilita l’operazione di lettura di tutti gli strumenti installati da parte della persona incaricata (es. amministratore di condominio).

All’interno di un armadio per “max 3 utenze” si possono installare con-temporaneamente:
- max 3 gruppi “riscaldamento/raffrescamento”, con predisposizione per installazione di un misuratore di energia DN15 o DN20 (a seconda del modello);
- max 3 “linee acqua calda sanitaria”, con predisposizione per installazione di un contatore volumetrico per acqua calda sanitaria DN15;
- max 3 “linee acqua fredda sanitaria”, con predisposizione per instal-lazione di un contatore volumetrico per acqua fredda sanitaria DN15.
Vale un discorso analogo per i modelli “max 4 utenze” e “max 6 utenze”.

Materiale: lamiera in acciaio zincato, spessore 12/10 mm, verniciabile.
Completo di nr. 2 binari verticali in alluminio (per il fissaggio a muro dei moduli idraulici delle varie utenze) e di nr. 10 tasselli con viti.
Prediposizione per l’installazione degli adattatori di impulsi sul lato interno del portello.
L’armadio va fissato a muro solo dopo aver installato i gruppi di utenza ed effettuato i collegamenti idraulici.

Garanzia sul prodotto: 2 anni
