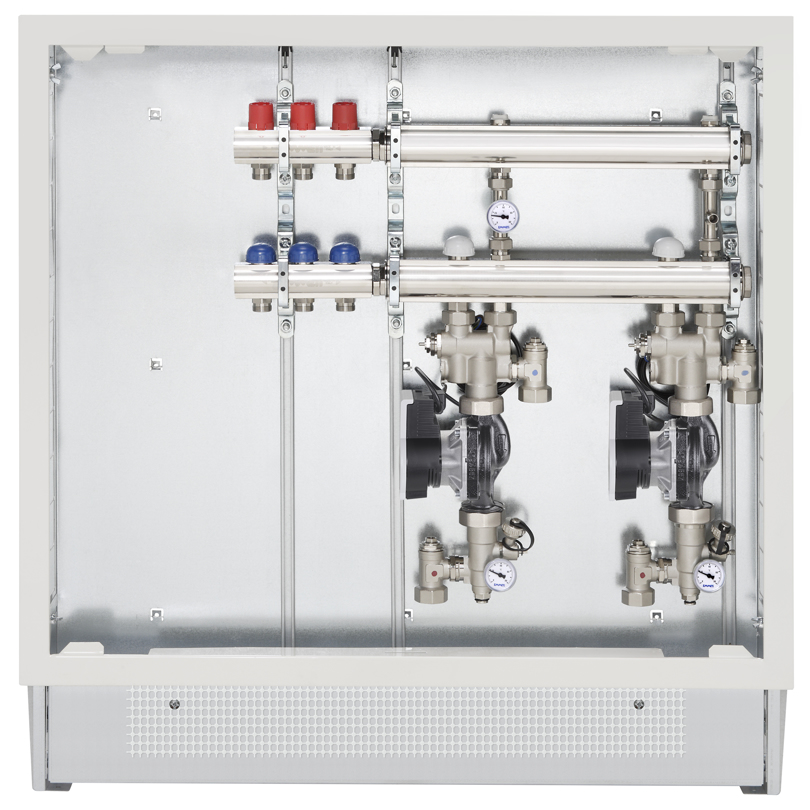

Modular Firstbox in cassetta con attacchi per radiatori

Sistema di distribuzione composto da modulo per corpi scaldanti ad alta temperatura (2 o 3) e 1 o 2 gruppi di regolazione a bassa temperatura, che consentono la realizzazione di impianti a zone ad alta temperatura e a bassa temperatura.

Il sistema è composto da:
- Barra di mandata per impianto radiatori a 2 o 3 vie
- Barra di ritorno per impianto radiatori a 2 o 3 vie
- Barra di mandata per impianto a pavimento
- Barra di ritorno per impianto a pavimento
- Staffe di fissaggio
- 1 o 2 valvole di miscelazione predisposte a testa termostatica o servomotore
- 1 o 2 valvole di by-pass di taratura
- 1 o 2 pompe di circolazione Wilo Para 25/7
- Detentori di intercettazione
- Rubinetti di carico/scarico
- Termometri di controllo
- Cassetta da incasso H 850 mm L 500 mm P 110 mm

Dati tecnici:
- Temperatura massima: 90 °C
- Pressione max di esercizio: 10 bar
- ∆pmax sul circuito primario: 1 bar
- Potenza termica scambiabile (∆T 7 °C, ∆p utile 0,25 bar)
regolazione punto fisso: 10 kW by-pass pos.0
regolazione punto fisso: 12.5 kW by-pass pos. 5
- Perdite di carico valvola miscelatrice (regolazione a punto fisso): Kv=3
- Kv con valvola by-pass posizione aperta: max 4,8
- Filettatura di testa collettori bassa temperatura: 1”1/4 F
- Filettatura di testa collettori alta temperatura: 1” F

Garanzia sul prodotto: 2 anni

2 year warranty icon

Da completare con: - testa termostatica con sonda ad immersione 90046750 oppure - servomotore/i elettrico/i 3 punti cod. 28157210 oppure - servomotore/i elettrico/i 0-10 V DC cod. 28157220 Abbinare regolatore climatico RCE o PCOC per riscaldamento e raffrescamento. Nota: per una corretta installazione ad incasso, si consiglia di installare il modulo mantenenfo una distanza tra lo schienale della cassetta e il filo muro pari a 135 mm.
