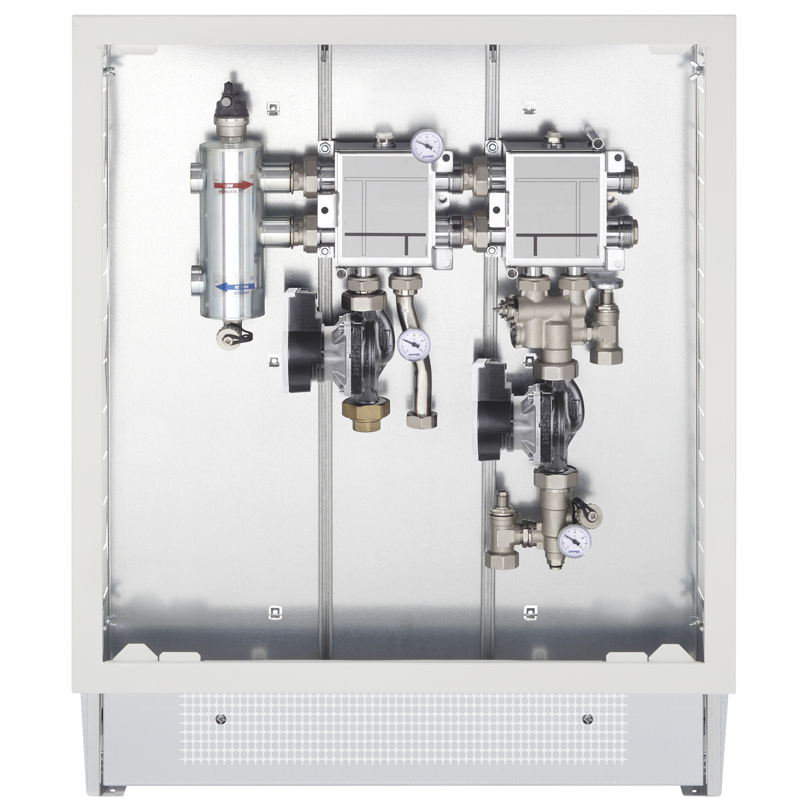

Modular Firstbox in cassetta - Alta e Bassa Temperatura

Moduli di distribuzione per impianti termici combinati (alta + bassa temperatura) con valvola miscelatrice, pompe di circolazione elettroniche e collettore aperto, per la gestione di impianti termici a zone che necessitano di grandi portate d’acqua, con temperature di alimentazione omogenee oppure con temperature miste (alta e bassa temperatura per impianti a radiatori/fancoils e pannelli radianti).
La caratteristica principale è la costruzione “modulare” che consente di assemblare tra loro uno o più moduli secondo le necessità.
Il sistema di miscelazione con testa termostatica per la regolazione a punto fisso (solo riscaldamento) o con servomotore elettrico per la regolazione climatica (riscaldamento e/o raffrescamento), reagisce a qualsiasi variazione di portata o di emissione calorica e mantiene costante la temperatura del fluido all’impianto a pannelli radianti.
Il gruppo, fornito di serie con circolatore elettronico Wilo Para RS 25/7, va completato con l’installazione di una testa termostatica con sensore remoto (per l’installazione a punto fisso in solo riscaldamento), oppure di un servomotore elettrico (flottante a 3 punti, oppure modulante 0-10 Vdc) abbinato a un regolatore climatico per il funzionamento in riscaldamento e/o raffrescamento.
Il modulo Collettore aperto (separatore idraulico), consente l’alimentazione dei moduli con generatori di calore dotati di circolatore, evitando le azioni di reciproco disturbo tra il circuito primario ed il secondario.

Il sistema è composto da:
- collettore aperto
- n.1-2 Collettori di distribuzione ad alta temperatura
- n.1-2 Collettori di distribuzione a bassa temperatura
- n.1-2 Valvole miscelatrici predisposte per testa termostatica o servomotore
- n.1-2 Valvole di taratura e by-pass
- n.2-3 Circolatori elettronici Wilo PARA 25/7
- Termometri di controllo
- n.1-2 Detentori di intercettazione
- Valvole manuali per sfogo aria
- Rubinetto di carico e scarico

Dati tecnici:
- Filettature di testa collettore di distribuzione: 1”1/4 M - 1” F
- Filettature derivazioni collettore di distribuzione: dado 1” F
- Filettature derivazioni singole zone: 1” F
- Temperatura massima collettore distribuzione: 110 °C
- Pressione massima: 10 bar
- Attacchi circolatore: bocchettone 1”1/2 - interasse 130 mm.

Dati tecnici gruppo di miscelazione bassa temperatura:
- Temperatura max sul circuito primario: 90 °C
- Pressione max di esercizio: 10 bar
- Δpmax sul circuito primario: 1 bar
- Potenza termica scambiabile (∆T 7 °C, ∆p utile 0,25 bar)
regolazione punto fisso: 10 kW by-pass pos.0
regolazione punto fisso: 12.5 kW by-pass pos. 5
- Perdite di carico valvola miscelatrice (regolazione a punto fisso): Kv = 3
- Kv con valvola by-pass posizione aperta: max 4,8

Proprietà
Note Da completare con: - testa termostatica cod. 90046750 - servomotore/i elettrico/i 3 punti cod. 28157210 oppure - servomotore/i elettrico/i 0-10 V DC cod. 28157220 Abbinare regolatore climatico RCE o PCOC per riscaldamento e raffrescamento. Nota: per una corretta installazione ad incasso, si consiglia di installare il modulo mantenenfo una distanza tra lo schienale della cassetta e il filo muro pari a 135 mm.

Garanzia sul prodotto: 2 anni
