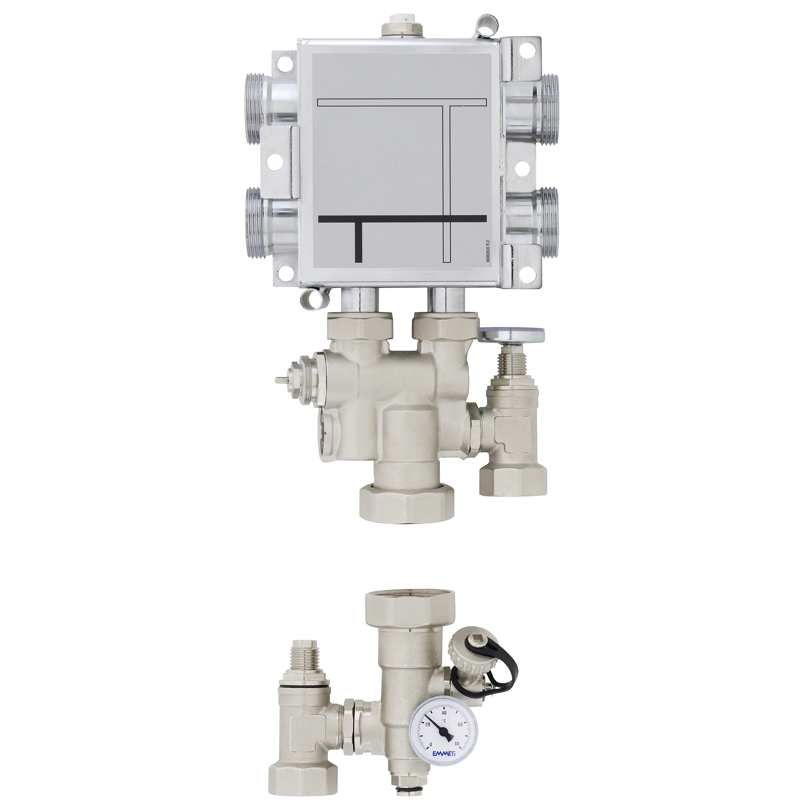

Modular Firstbox - Modulo Bassa temp senza circolatore

Modulo di distribuzione singolo per impianti termici a bassa temperatura con valvola miscelatrice e , per la gestione di impianti termici a zone che necessitano di grandi portate d’acqua, con temperature di alimentazione omogenee oppure con temperature miste (alta e bassa temperatura per impianti a radiatori/fancoils e pannelli radianti).
La caratteristica principale è la costruzione “modulare” che consente di assemblare tra loro uno o più moduli secondo le necessità.
Il sistema di miscelazione con testa termostatica per la regolazione a punto fisso (solo riscaldamento) o con servomotore elettrico per la regolazione climatica (riscaldamento e/o raffrescamento), reagisce a qualsiasi variazione di portata o di emissione calorica e mantiene costante la temperatura del fluido all’impianto a pannelli radianti.
Il gruppo va completato con l’installazione di una testa termostatica con sensore remoto (per l’installazione a punto fisso in solo riscaldamento), oppure di un servomotore elettrico (flottante a 3 punti, oppure modulante 0-10 Vdc) abbinato a un regolatore climatico per il funzionamento in riscaldamento e/o raffrescamento.

Orientabile verso alto o basso.
Consegnato preassemblato orientato verso basso.
Completo di bocchettone da installare a valle del circolatore, attacco 1"1/2 F battuta piana
Per l’unione di più moduli accostati, prevedere l’impiego della coppia di raccordi cod. 01301240.
La chiusura terminale può avvenire con l’utilizzo di nr. 2 tappi cod. 90004830.

Il sistema è composto da:
- collettore aperto
- collettore di distribuzione a bassa temperatura
- valvola miscelatrice predisposta per testa termostatica o servomotore
- valvole di taratura e by-pass
- circolatori elettronico Wilo PARA 25/7
- termometro di controllo
- detentori di intercettazione
- valvola manuale per sfogo aria

Dati tecnici:
- Filettature di testa collettore di distribuzione: 1”1/4 M - 1” F
- Filettature derivazioni collettore di distribuzione: dado 1” F
- Filettature derivazioni singole zone: 1” F
- Temperatura massima collettore distribuzione: 110 °C
- Pressione massima: 10 bar
- Attacchi circolatore: bocchettone 1”1/2 - interasse 130 mm.

Dati tecnici gruppo di miscelazione bassa temperatura:
- Temperatura max sul circuito primario: 90 °C
- Pressione max di esercizio: 10 bar
- Δpmax sul circuito primario: 1 bar
- Potenza termica scambiabile (∆T 7 °C, ∆p utile 0,25 bar)
regolazione punto fisso: 10 kW by-pass pos.0
regolazione punto fisso: 12.5 kW by-pass pos. 5
- Perdite di carico valvola miscelatrice (regolazione a punto fisso): Kv = 3
- Kv con valvola by-pass posizione aperta: max 4,8

Garanzia sul prodotto: 2 anni
